מהי אמוניה?

גז קל מהאוויר, כאשר יעלה למעלה ,יגביר את הסיכון לחשיפה לאדם.

הסימון הכימי של אמוניה הוא NH3 והיא מורכבת מחנקן N2 ומימן H2.

חסר צבע אך עם ריח חריף למדי.

אמוניה היא תוצר השכיח ביותר בתעשייה הכימית.

היא מאוד רעילה וגם נפיצה ברמה של LEL=16%.

באופן טהור, היא ידועה כחומר שלא מכיל מים אך יכול בקלות לספוג לחות.

זהו גז קורוזיבי מאוד ,נדחס בקלות והופך לנוזל בלחצים גבוהים.

מדוע חשיפה לגז אמוניה מסוכנת לאדם?

בטמפרטורת החדר אמוניה היא חסרת צבע, אך בעלת ריח חריף דבר שיכול לגרום לצריבה בעיניים.

אדם (לא ממוגן) שיגע בצינור אמוניה שנשבר יקבל כווית קור קשה.

מהו התקן של חשיפה מותרת לאמוניה לאדם?

STEL=35ppm חשיפה קצרה למשך של 15 דקות .

TWA=25ppm חשיפה ממוצעת למשך 8 שעות

גרים סמוך למפעל מזון? האם יש חשש?

שימוש נפוץ מאוד באמוניה בתעשייה הינו במערכות ובמתקני הקירור וההקפאה לצורך שמירה על טריות המזון.

זהו אחד מגזי הקירור הנפוצים ביותר, הנוצר בזמן דחיסה של אמוניה לצורך קירור.

ברוב מפעלי יצור מזון יש שימוש רחב ביותר בגז האמוניה.

תושבים הגרים סמוך למפעלים אלו לא תמיד מודעים לסכנות הבריאותיות.

דליפה של החומר החריף הזה הינו סכנה ממשית לאדם.

מצב קשה יותר הינו כאשר היא הופכת מנוזל לגז, הגז לא מתפשט בסביבה אלא נוצר "ענן אמוניה" .

במקרים אלו יש להסתגר בבתים ולא לצאת ולא להדליק מזגן.

בזמן החשיפה ניתן לחוש סחרחורות וכאבי ראש  אשר רגישים במיוחד עבור קשישים וילדים.

שינוע של אמוניה מתבצע בקלות במכלי מתכת גדולים תחת לחץ, חשיפה לחום יכולה אף לגרום לפיצוץ.

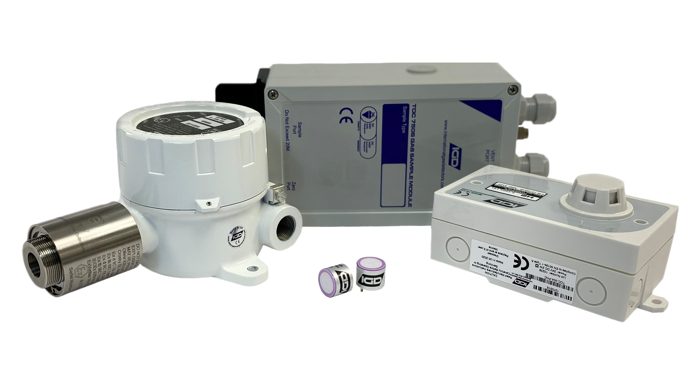

מגוון גלאי אמוניה לתעשייה
מגוון גלאי אמוניה לתעשייה

סוגי גלאי אמוניה

מסקנה: יש לבצע התקנת גלאי להתראה על דליפה של אמוניה, אשר יהיה מותקן באופן קבוע במפעל.

במצב זה יש מדידה רציפה 24/7 של אמוניה באוויר ומיד ברגע הגילוי תהיה התראה.

במקרה זה הגלאי יכסה וימדוד אזור מוגדר של כ-5 מטר ברדיוס של המקום בו הוא מותקן.

לעומת זאת:

גלאי אישי נייד, אשר יכול להיתפס על בגד העובד ולבצע מדידה רציפה של חשיפתו לאמוניה בכל מקום בו מסתובב העובד במהלך כל זמן המשמרת שלו.



לדוגמא, באזורים המוגדרים כנפיצים חובה להתקין גלאי מוגן התפוצצות דגם TOC903 ובאזורים רגילים דגם TOC750

רמות תקן של התראות לגלאי אמוניה:

התראה ראשונה ברמה של 25ppm

התראה שנייה ברמה של 35ppm

גלאי קבוע למדידת אמוניה בחדר



  • מתח הזנה לגלאי : 18-32VDC
  • יציאה אנלוגית 3 גידים:  4-20mA
  • טמפרטורת עבודה: מינוס 10 עד 55 מעלות צלסיוס
  • הגנת חיישן : נירוסטה 316
  • מוגן לאזורים נפיצים בעל תקן ATEX
  • מארז JB  מצופה אלומיניום (ללא נחושת) , אופציה לנירוסטה 316
  • 2 מחברי כבל מסוג M20  ,אופציה למחבר NPT
  • משקל 1.5 ק"ג
  • גודל פיזי: קוטר 110 ס"מ גובה 13 ס"מ
  • אופציה ליציאת 3 ממסרים מגע יבש ( דגם 903R)
  • אפשרות לחיבור הגלאי למערכת 2wire המהפכנית שלנו
  • הגנה ממים ואבק IP66
  • תצוגה דיגיטלית
גלאי לאזור נפיץ דגם TOC903
גלאי אמוניה דגם TOC903 מוגני פיצוץ לתעשייה

גלאי נייד דגם PDM לגילוי אמוניה

  1. הגלאי כולו מגופר למניעת שריטות
  2. קטן וקומפקטי
  3. קל ביותר לשימוש
  4. מוגן לאזורים נפיצים כולל תקן ATEX
  5. מוגן מים ואבק IP67
  6. ברגע זיהוי הגז תופעל אזעקה קולית + ידלקו לדים + רטט.
  7. בעל אורך חיי סוללה של 3 שנים.
גלאי אישי לאמוניה דגם PDM
גלאי אישי לאמוניה דגם PDM

גלאי אמוניה דגם TOC-750 לחדרי קירור והקפאה

  1.  יציאה אנלוגית 4-20mA
  2. מתח הזנה 24 וולט
  3. מוגן מים ואבק
  4. מתחבר למערכת הכתובתית שלנו 2-WIRE
  5. אורך חיי חיישן מעל 5 שנים
  6. ממסרי מגע יבש להתראה
גלאי גז כתובתי דגם TOC750
גלאי אמוניה TOC-750 לחדרי קירור והקפאה

איפה צריך להתקין גלאי אמוניה ?

    את גלאי אמוניה יש להתקין בגובה 100-180 ס"מ מהרצפה, אשר נחשב לאזור הבטיחות הנשימתית של האדם גם כשהוא יושב או עומד.

בכל מקום בו יש שימוש באמוניה או תהליכי ייצור בהם הגז נוצר.

  לדוגמא:

  • חדרי קירור לשמירת מזון
  • מערכות קירור בתעשייה
  • מערכות הקפאה
  • מיזוג אוויר
  • לולים
  • מפעלי מזון



האתגרים בזיהוי דליפות של אמוניה בתעשייה

אחת הבעיות בכל הגלאים הקיימים כיום בשוק זה עלויות תחזוקה יקרות עבור המפעלים.

בעיה נוספת היא שהחיישנים הרגילים מתכלים עם הזמן ויש צורך להחליפם לעיתים תכופות לפחות פעם בשנתיים.

עקב המצאות גזים שונים אורך חיי החיישנים  מתקצר באופן ניכר, מה שמוביל שוב פעם לקיצור אורך חיי הגלאי והצורך בהחלפתו.

אם מדובר על חדרי קירור ,חשוב מאוד לקחת בחשבון באילו טמפרטורות החיישן יהיה עדיין שמיש ופעיל

בדרך כלל זה יהיה עד מינוס 20 מעלות צלסיוס.

כמו כן החיישן נדרש לכמות סבירה של אדי מים באוויר לצורך עבודה תקינה.

 לסיכום: באווירה של טמפרטורות נמוכות ממינוס 20 גלאים בעלי חיישנים רגילים הקיימים כיום בשוק אינם מתאימים.

מהו הפתרון שכל היצרנים מציעים כיום?

שימוש בחיישנים אופטיים לזיהוי אמוניה מבוססי טכנולוגיית אינפרא-אדום

אך גם פתרון זה אינו אופטימלי כי חיישנים IR אינפרא-אדום  לא יכולים להתמודד עם טמפרטורות נמוכות של חדרי קירור

אז מהו הפתרון הנכון?



שימוש בדור החדש של רגשי אמוניה – Ionic sensors

על ידי בחירת חומרים מיוחדים הצלחנו לתכנן חיישנים בעלי אורך חיים ארוך במיוחד למדידה וגילוי של אמוניה מבוססי טכנולוגיית יינון ION.

מדוע למה לבחור דווקא ברגשי אמוניה שלנו?

  1. החיישנים שלנו אינם מתכלים בזמן גילוי הגזים והם יכולים להיות מותקנים גם באזורים שבהם יש רמות אמוניה נמוכות ברקע.
  2. הם יכולים לעבוד בטמפרטורות נמוכות של 40- מעלות צלסיוס! יכולת זאת נובעת כי אין שימוש במים בתוך האלקטרוליט של החיישן.  דבר זה משפר באופן ניכר את הדיוק והאמינות, במיוחד לסקטור התעשייתי של מערכות הקירור.
  3. אורך חיים של יותר מ 5 שנים !!
  4. טווחי מדידה עד 5,000ppm  !!
  5. גלאים מוגני פיצוץ ATEX למדידת אמוניה
חיישני אמוניה
חיישני אמוניה

יתרונות בשימוש באמוניה לעומת גזי קירור אחרים CFC,HCFC

  1. ירידה בעלויות ייצור של מתרנים המבוססים על אמוניה במיוחד עקב קוטר צנרת קטנה הנדרשת לשימוש.
  2. יעלות גבוהה ב 10% מכל גז קירור אחר.
  3. NH3 בטיחותית יותר לסביבה ואינו מהווה גורם להתחממות הגלובלית.
  4. עלויות חומר עצמו זול יותר.


אך יש לזכור כי אמוניה לא ניתנת לשימוש במערכות נחושת.

כמו כן אמוניה רעילה ונפיצה.

מהם החוקים והתקנות בחדרי קירור?

גלאי גז לחדר קירור והקפאה
  1. על פי הוראות בטיחות של מוסד לבטיחות וגיהות בארץ יש חובה להתקין גלאי אמוניה הכולל אזעקה.
  2. יש להפעיל מאווררים של מערכת איוורור לחירום כאשר ריכוז נפחי של הגז עולה על 4% ( אשר מהווה 0.25%LEL נפיצות של אמוניה)
  3. יש לשים לב כי יש דרישות נוספות של משרד להגנת הסביבה במתקני קירור באמוניה של מתן היתר רעלים למפעל.
  4. כמו כן על המעביד לדאוג לתנאי עבודה נאותים לעובד בתנאי קור.
