כיצד ניתן למדוד ולבצע ניטור גזים וחלקיקים בארובות תעשייתיות?



ראשית נבהיר מהו ההבדל בין ניטור גזים למדידת גזים:

  1. במדידת גזים הכוונה היא מדידה ישירה מידית של ריכוז הגז על ידי גלאי אנלייזר לגזים.
  2. לעומת זאת, בניטור אנו מבצעים איסוף דגימה של הגז לפילטר או שקית דיגום TEDLAR ואז על ידי מיצוי ואנליזה מעבדתית במעבדה מקבלים את התוצאות.

מערכת ניטור גזים וחלקיקים שלנו לפי שיטה איזוקינטית  5 EPA.

המערכת מותאמת ומאושרת בארץ על ידי משרד להגנת הסביבה  לפי נוהל בדיקת מזהמי אוויר בארובה



מדידה וניטור גזים בארובות
מדידה וניטור גזים בארובות

על ידי המערכת ניתן לבצע ניטור ארובות של מזהמים הבאים:

  • ריכוז חלקיקים ואבק בארובה לפי שיטה 5 של EPA
  • TOC סך הכול חומרים אורגניים , פחממנים לפי שיטה 25a
  • מדידת מתכות בארובה לפי שיטה 29
  • מדידת דיאוקסינים ופוראנים לפי שיטה 23A
  • מדידת תחמוצת החנקן NOX לפי שיטה 7D
  • מדידת גופרית דו חמצנית SO2 לפי שיטה 6
מערכת למדידת גזים וחלקיקים בארובות
מערכת למדידת גזים וחלקיקים בארובות

מדידת TOC בארובה

 המדידה מתבצעת על ידי אנלייזר נייד  דגם TESTA IFID  אשר עובד לפי טכנולוגיית FID.

מהו חיישן FID ? כיצד זה עובד?

טכנולוגיית FID: Flame-Ionisation-Detector

מבוססת על יינון אטומי פחמן בתוך להבת מימן ופריקת היונים נוצרת בזוג אלקטרודות.

הזרם היינון הנמדד הוא פרופורציונלי למספר אטומי פחמן אשר הועברו מתוך הלהבה בזמן נתון.

המבנה המולקולרי של האטומים ישפיע על גובה האות בחיישן.

באופן דומה, חומרים אורגניים בעלי חמצן (hetero atoms) יזוהו ברגישות נמוכה יותר מאשר פחממנים טהורים pure hydrocarbons בעלי אותו מספר אטומי מימן בכל מולקולה.

ההבדל בין רגישויות אלו עבור חומרים אורגנים שונים מבוטאים בפקטור תגובה response factor.

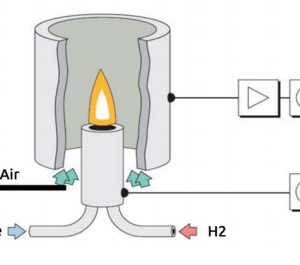

עיקרון עבודה של חיישן FID
עיקרון עבודה של חיישן FID
אנלייזר FID נייד למדידת TOC בארובות
אנלייזר FID נייד למדידת TOC בארובות
